DLRO10X數字微歐表簡介：
?DLRO10和DLRO10X設定了低電阻測量 - 也稱為「Ducter」測試的標準。
?「Ducter」測試的歷史
100多年來，「Ducter測試」被用來描述一個簡單的測試，測量非常低的接觸電阻?！窪ucter」*初是Megger制造的低電阻歐姆表的名稱，1908年6月Megger將此名稱注冊，到現在它仍被用作商標。自此，「Ducter」便成為行業標準。
?DLRO10和DLRO10X是完全自動化的設備，可選擇*大到10A的七個量程內*合適的直流測試電流來測量 0.1 μΩ到2000 μΩ的電阻。
?對于那些希望控制整個測試過程的用戶來說，DLRO10X采用了方向控制鈕操作的菜單式系統，使用戶可以選擇*大測試電流。
?DLRO10X同樣增加了實時測量結果存儲到內存的功能，方便以后下載到PC。
?DLRO10和DLRO10X都安裝在一個堅固、輕便的箱子里，箱子在家、實驗室或者現場都適用。它輕到可以直接掛在脖子里，并且足夠小巧，可以放在同類設備很難放得下的地方。
?DLRO10采用了一個大的、明亮的4 ?位數字顯示屏，DLRO10X擁有一個大的背光LCD顯示頻。通常測試過程會對被測樣品施加正向和反向電流來消除殘留電壓。平均值結果可在3秒內顯示，基本精確度為0.2%。DLRO10X顯示了正向電流所得到的值和反向值以及平均值結果。DLRO10X還可讓用戶設定樣品的*大和*小電阻值，來進行簡單地通過/失敗測試。
?測試完成后 DLRO10X會儲存測試結果和相關的注釋。
?為了用戶的操作安全和使用簡易，兩種儀器都采用了一對1.2m測試導線的雙絞盤。有一個探頭帶有LED，與儀器帶有的LED共同顯示所有四個連接正常、試樣兩端存在電壓、試樣放電過程中電流的存在。測試導線的整個系列包含探頭、普通測試夾和開爾文測試夾。
?DLRO10和DLRO10X采用鎳氫電池供電，電池組可以相互替換，保證用盡的電池可以在一旁充電而儀器可以使用另一組電池繼續進行測試。雖然電池充滿需要4小時，快速充電模式可在兩個半小時內使用12V電池或交流電將電池充滿90%。電池組自身帶有狀態指示器，不用連接到儀器即可以指示充電狀態。
?此外，還提供可選的主電源－DLRO10LPU可用。這使得儀器可以直接從90V到264V，50 / 60 Hz取電，適合用于需要重復測試的應用，例如在生產線上使用。
?DLRO10X使用RS232通信端口將結果實時下載，或者將結果存儲起來以便日后調用。DLRO10X*多可存儲700組測試結果，每個結果注釋在200字以?xún)?nèi)。這些結果也可下載到電腦。
DLRO10X數字微歐表測量模式：
?有多種測量模式可供選擇，由于采用了V2.0硬件，DLRO10和DLRO10X均可使用常規、自動、連續和電感模式DLRO10會顯示正反向電流測試的平均值，而DLRO10X可顯示正反向值和平均值。
?常規模式在完成導線連接后，通過按下面板上的Test按鈕開始一次測試。所有四個連接的連續性會被自動檢查，正反向電流會自動施加。
?自動模式下通過四個探頭對連接的樣品進行正反向電流測試，而后顯示平均值。這個模式在使用絞盤時非常合適。每次探頭從一個試樣上拆除并安裝到另一個試樣測試*會開始，不需要按下Test按鈕。
?連續模式可以對同一個試樣進行多次測量。只需連接測試導線并按下測試按鈕，測試*會每隔3秒自動刷新直到電路斷開。
?電感模式專為測量感性試樣而設計。當測試感性試樣時，必須要等電壓穩定后才能進行測量。這*意味著測試可能持續幾秒也可能持續幾分鐘。測試導線將試樣接緊并按下測試按鈕，儀器*會給試樣輸入一個電流，然后等待電壓的穩定，在必要的情況下會增加測試電流。這個過程將會在探測到的電壓落入15 mV到200 mV的時候終止。而后儀器開始持續讀數，讀數會慢慢下降直到接近真值。用戶可以在認為結果已經穩定后按下Test結束測試。這種模式測試電流只有正向。
?單向模式，只有在DLRO10X上有此功能，測試時只施加單向電流。這種模式不能消除殘余電動勢但是可以加速測試進程。測試在探頭完成連接后自動開始。
DLRO10X數字微歐表特點：
?新可互換的測試引線端
?自動電流反向，消除剩余電動勢
?600V保護
?自動檢測電壓和電流連接的連續性
?多種操作模式以及全自動模式
?字母-數字鍵盤，可輸入測試注釋(DLRO10X）
?用戶可選的*值（DLRO10X）
?打印輸出及內存（DLRO10X）
DLRO10X數字微歐表應用：
精確測定低電阻的需求是常見并且多樣的，用于貨物驗收，測試接地元件和焊接點的電阻。典型的應用包括但并不局限于以下場合：
?開關和斷路器接觸電阻
?母線和電纜結點
?飛行器框架結點和靜態控制回路
?焊接點完整性
?電池系統（*高600V）內部連接點
?變壓器和電機繞組電阻
?鐵軌和管道接觸點
?金屬合金、焊接和熔絲電阻
?石墨電極和其他合成材料
?導線和電纜電阻
?發射機天線和避雷器連接
DLRO10X數字微歐表優點：
?輕巧、小體積及便攜 – 可以在狹窄的地方使用，而不必加長導線或雙人測試
?四端電阻法揭示被測物體的真實電阻
?明亮的LED（DLRO10）和LCD（DLRO10X）顯示屏在各種環境下可視，減少了人為誤差
?自動進行正反向電流測試，消除了被測物體的殘余電壓
?檢測過量的噪聲，降低了取用錯誤測試結果的可能性
?自動探測在P和C回路中的連續性，消除了由于高電阻產生的錯誤的高讀數
?電池模塊有一個電池狀態的指示器，可使用戶不用連接儀器*可查看備用電池的狀態
?DLRO10X的RS232接口可以將測試結果實時下載或者存儲作后續調閱
DLRO10X數字微歐表新的雙連接測試導線 - 現在提供作為標配
?帶有一個引線組和交換端子
?簡單的推和扭便可快速更換
?可鎖定扭帽固定引線
?延長線可用
Megger DLRO雙連接四端子測試導線系統旨在提供*具成本效益和方便的方法，為用戶提供所有測試引線端接和引線長度，滿足低電阻測試中不同應用所需。
在這個*特的測試導線系統的中心是一個定制的連接器，允許端子，如開爾文夾或雙測試探頭，根據需要更換。
DLRO10X數字微歐表供應的引線選項：
?DLRO10 + 無引線 =
DLRO10-NLS, 訂單代碼1006-660
?DLRO10 + 引線 =
DLRO10 + DH4-C, 訂單代碼 1006-598
?DLRO10X + 無引線 =
DLRO10X-NLS, 訂單代碼 1006-659
?DLRO10X + 引線 =
DLRO10X + DH4-C, 訂單代碼 1006-600
| 電阻量程 | 滿偏電壓 | 測試電流 | ||||
| 滿偏值 | 分辨率 | 精確度 | 阻抗 | 感抗 | 阻抗 | 感抗 |
| 1.9999 mΩ | 0.1 μΩ | ±0.2% ±0.2μΩ | 20 mV | n/a | 10:00 AM | n/a |
| 19.999 mΩ | 1 μΩ | ±0.2% ±2 μΩ | 20 mV | 20 mV | 1:00 AM | 1:00 AM |
| 199.99 mΩ | 10 μΩ | ±0.2% ±20 μΩ | 20 mV | 200mV | 100 mA | 1:00 AM |
| 1.9999Ω | 100μΩ | ±0.2% ±0.2 mΩ | 20 mV | 200mV | 10 mA | 100 mA |
| 19.999Ω | 1 μΩ | ±0.2% ±2 mΩ | 20 mV | 200mV | 1mA | 10 mA |
| 199.99Ω | 10 μΩ | ±0.2% ±20 mΩ | 20 mV | 200mV | 100 μA | 1 mA |
| 1999.9 Ω | 100μΩ | ±0.2% ±0.2Ω | 200mV | 200mV | 100 μA | 100 μA |
DLRO10數字微歐表可選的主電源供應裝置
DLRO10和DLRO10X也可以由可選的主電源裝置DLRO10LPU供電。該裝置只需簡單地安裝到儀器上，代替標準電池組。
在使用時，當儀器由主電源供電時，紅色LED燈會亮起。

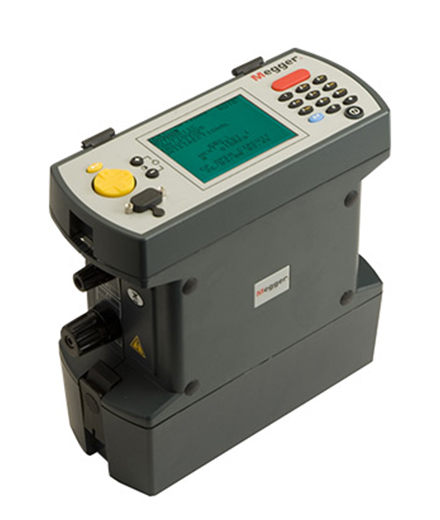

圖中的DLRO10X配有可選的DLRO10LPU。
這對于DLRO10X特別有利，在主電源供電的情況下可以使用記憶存儲測試結果。
非常適合在需要重復測試的應用，如制造生產線上使用。
| 測量模式 |
DLRO10: 手動、自動、連續、電感 DLRO10X: 手動、自動、連續、電感、單向 |
| 測量控制 |
DLRO10: 全自動 DLRO10X: 全自動／手動 |
| 測量速度 | 正向及反向電流測試及顯示時間 <3s |
| 顯示 |
測量：4 1/2 位數字顯示屏LED 量程和安全: DLRO10 LED 顯示 DLRO10X 大型背光 LCD |
| 測試方法 | 單周期雙向直流比例式測量 –平均結果顯示 |
| 測試電流精度 | ±10% |
| 測試電流穩定性 | 每秒<10 ppm |
| *大測試導線電阻 |
*大 10 A 運行時總共 100 mΩ,與電池狀態無關 |
| 電壓表輸入阻抗 | >200 kΩ |
| 諧波抑制 | 電壓導線在工頻100 mV峰值電壓諧波少于1%±20位。如果諧波或噪聲超出這個范圍將顯示警告標志 |
| 數據傳輸 | DLRO10X: 實時或從內存通過RS232輸出 |
| 數據存儲 | DLRO10X: 700 組測試數據 |
| 備忘 | DLRO10X: *多200個字符,通過一體化的數字字母鍵盤輸入 |
| 電池 | 7Ah 鎳氫可充電電池 |
| 電池壽命 | 10 A 測試電流下通常可進行1000次測試 |
| 充電 | 通過外部90 V-260 V, 50/60 Hz充電器或者使用12到15 V直流電源 |
| 標準 : |
2.5小時至90%, 4小時充滿 +10 °C 到 +45 °C (50 °F 到 113 °F) 緩慢充電 |
| 運行溫度和濕度 |
+5 °C 到 +45 °C (41 °F 到 113 °F) 可滿足規程要求 -10 °C 到 +50 °C (14 °F 到 122 °F) 精度有所下降 <90% RH @ 40 °C (104 °F) 不凝結 |
| 儲存溫度和濕度 |
-30 °C 到 +70 °C (50 °F 到 113 °F) <90% RH @ 40 °C (104 °F) 不凝結 |
| 溫度相關性 |
在5 °C 到 40 °C 范圍內 <0.01% (<0.006% 每 °F 由41°F 到 104 °F) |
| 海拔(*高) | 2000m (6562 ft) 內滿足規程要求 |
| 安全 |
當使用DH6測試導線時符合IEC61010-1 600V CATIII標準 |
| EMC |
關閉時 IP65, 電池操作時 IP54 滿足IEC61326-1標準 (重工業) |
| 尺寸 | 220 x 100 x 237 mm |
| 重量 | 2.6 kg 包括電池模塊 |
| *上述的精度假設了正向和反向測量。若出現外部EMF,感應模式或無定 | |
