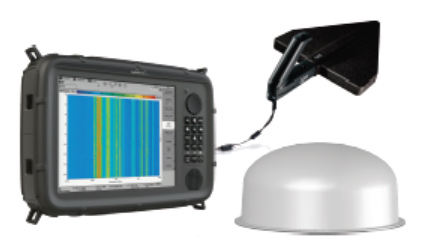

Signalshark便攜式實時分析儀SignalShark
品牌：德國Narda型號：SignalShark
手持式實時分析儀用于對射頻信號進行檢測、分析、分類以及定位，頻率范圍覆蓋9kHz-8GHz。適合于移動式測量和固定式測量。
產品介紹
便攜式實時分析儀
手持式實時分析儀用于對射頻信號進行檢測、分析、分類以及定位，頻率范圍覆蓋9kHz-8GHz。適合于移動式測量和固定式測量。
支持Narda手持定向天線和全自動測向天線，也兼容用戶自有天線。
> 極快的掃描速度40GHz/s
> 40MHz實時瞬時帶寬
> 實時的余輝頻譜用于檢測隱藏信號
> 全自動測向
> 高動態范圍（HDR）接收機
應對現在和將來的頻譜管理挑戰
對信號的七種“感知”
概述
如海洋中的捕獵高手鯊魚一樣，Narda SignalShark將鯊魚高度發達的感知能力成功地引入到信號測量分析領域。
在40MHz的實時分析帶寬內，可以100% 的概率（100% POI）發現駐留時間為3.125us的瞬時脈沖信號，這保證了對所有頻譜信號的檢測能力。
因為其卓越的分析功能例如實時頻譜、三維頻譜、余輝頻譜和信道分析以及高度集成的I/Q記錄器功能，對信號進行分析時可設置非常高的頻率分辨率和時間分辨率。
利用Narda定向天線，SignalShark支持便攜式手動測向。同時配合Narda全自動測向天線時，也支持全自動的測向。通過實時的地圖可以顯示當前測量位置點、方位結果和定位結果位置。
應用
隨著新技術的快速發展，例如物聯網、機器間相互通信和車聯網以及擴展的4G/5G移動網絡，越來越多的設備都必須共享可用的頻率資源。
不管是對整個頻段進行寬帶測量、檢測隱藏信號、可靠地捕獲瞬時脈沖信號還是定位干擾信號，SignalShark為日益復雜的射頻頻譜分析提供了應用廣泛的測量解決方案。
SignalShark的一些應用場景：
> 現場分析射頻信號和射頻輻射，促進移動技術的發展
> 定位干擾源
> 查找干擾機
> 檢查DETC信號
> 情報偵察任務操作模式
Narda SignalShark提供了兩種基本的操作模式：
掃描模式
該模式測量一次即可覆蓋9kHz- 8GHz的全頻帶頻譜，最大的測量速度為40GHz/s
實時（固定頻率）模式
固定頻率模式可以進行實時頻譜測量，實時帶寬高達40MHz，頻率帶寬和無縫時域75%的FFT幀重疊率是同時獲得的，如果頻率帶寬≤20MHz，那么FFT幀的重疊率將增加為87.5%。這時，需要使用第二個數字下變頻器對40MHz實時帶寬內的具有可選頻率和帶寬的獨立通道的 I/Q數據進行分析和解調。
測量任務
在SignalShark中可以對測量任務進行預先定義，這樣不管是初學者還是業內專家都能進行連續、有效和可靠地測量。測量任務可以在顯示屏上以標簽的形式顯示，就像Web瀏覽器的網址一樣。在一個測量任務中，用戶可以添加多達六個測量視圖，以滿足實際的測量需求。SignalShark本身內置了多種預定義的測量任務，用戶可以利用這些配置進行測量。
視圖
測量流程以不同的視圖可視化顯示，例如將一個頻譜視圖和一個時域視圖添加到當前的測量任務中，用戶可以同時查看頻域和時域的信號。
> 頻譜（掃描或?qū)崟r）
顯示不同頻率的信號電平。
> 峰值列表（針對頻譜）
以列表形式顯示測量頻譜中相關的信號峰值
>三維頻譜圖
記錄的頻譜相對于時間的可視化表征。顏色代表信號電平大小?？蛇x擇的最小的時間分辨率為31.25us，檢波器用于將高速的實時頻譜進行壓縮并以選擇的時間分辨率進行顯示。
> 電平表（&電子羅盤）
以柱狀圖和電子羅盤結果顯示不同信道的功率電平
> I/Q（vs時間）a)
顯示測量數據相對于時間的I（同相解調信號）和Q（正交解調信號）分量，用于識別信號調制類型和干擾。
> HTR幅度（時間高分辨率）a)
顯示信號功率vs時間
> HTR三維頻譜圖（時間高分辨率）a)
以任意的高時間分辨率顯示信號的三維頻譜圖，顏色代表信號的功率電平大小。
> 余輝頻譜（實時頻譜）
顯示功率電平vs時間的頻譜
顏色表征信號出現的頻次，Sporadic signals瞬態信號可以很容易地檢測到
> 定向（&電平表）
顯示自動定向天線的方位角和信號電平
> 水平掃描a)
在極坐標圖中顯示不同方位角所對應的信號電平
> 地圖
通過地理地圖顯示當前測量位置、信號方向、定位的發射機和可選擇的測量數據
