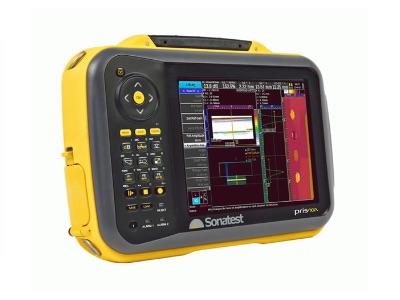

英國聲納SONATEST Prisma相控陣超聲波探傷儀
英國SONATEST超聲波相控陣探傷儀Prisma
英國SONATEST聲納超聲波相控陣探傷儀Prisma
規格參數
|
|
常規超聲檢測 |
相控陣檢測 |
|
脈沖發生器 |
||
|
配置 |
2UT通道 |
16:16或16:64 |
|
檢測模式 |
脈沖反射、發射/接收和TOFD |
脈沖反射、發射/接收 |
|
探頭插座 |
LEMO 1或BNC |
I-PEX |
|
脈沖電壓 |
-100V ~ -450V(步進10V) |
-25V ~ -75 V(步進5V) |
|
脈沖重復頻率 |
3Hz ~ 5KHz |
3Hz ~ 5KHz |
|
脈沖波形 |
負方波(帶活動邊沿) |
負方波(帶活動邊沿) |
|
脈沖寬度 |
可調：25ns ~ 2000ns (2.5ns分辨率) |
可調：25ns ~ 2000ns (2.5ns分辨率) |
|
邊沿時間 |
15ns in 50Ω load @200V |
15ns in 50Ω load @200V |
|
輸出阻抗 |
5Ω |
10Ω |
|
同步 |
編碼器或自由運行(時間基礎) |
編碼器或自由運行(時間基礎) |
|
聚焦延遲范圍 |
n/a |
0 ~ 10μs(2.5ns分辨率) |
|
阻尼電阻器 |
50Ω或400Ω可選 |
n/a |
|
接收器 |
||
|
增益范圍 |
120dB (-40dB ~ 80 dB)，模擬增益 |
0 ~ 80 dB (0.1 dB步進)，模擬增益 |
|
*大輸入電壓 |
25Vp-p |
200mVp-p |
|
輸入阻抗 |
1kΩ(投擲和捕捉) |
50Ω |
|
帶寬 |
200KHz ~ 22MHz(-3dB) |
200KHz ~ 14MHz |
|
模擬濾波器 |
4 |
3 |
|
數字濾波器 |
10 |
10 |
|
整流 |
全波、正半波、負半波、無(RF) |
全波、正半波、負半波、無(RF) |
|
單個增強 |
數字過濾器、平均值、濾波、等值線 |
數字過濾器、濾波 |
|
聚焦延遲范圍 |
n/a |
16ns(內插值替換到3.8ns) |
|
數據采集 |
||
|
結構 |
2通道, 真正 200 MHz采樣率 |
16通道, 全數字延遲及求和 |
|
數字轉換器分辨率 |
12bit DAC |
12bit DAC |
|
振幅測量 |
(0% ~ 100%) 或 (0% ~ 150%)FSH |
(0% ~ 100%) 或 (0% ~ 150%)FSH |
|
數據處理 |
16bits/采樣 |
16bits/采樣 |
|
數據記錄 |
全部原數據記錄 |
全部原數據記錄 |
|
文件大小 |
可達3GB |
可達3GB |
|
數字化頻率 |
50MHz/100MHz/200 MHz |
65MHz |
|
聚焦法則 |
n/a |
128 |
|
聚焦類型 |
n/a |
常規深度、固定路徑、恒定補償 |
|
*大A-掃描長度 |
8192采樣 |
4096采樣 |
|
二次抽樣 |
1:1 ~ 1:128 |
1:1 ~ 1:128 |
|
參考 |
起始脈沖或支持閘門/IFT |
起始脈沖或支持閘門/IFT |
|
同步觸發 |
編碼器或內部 |
編碼器或內部 |
|
掃描和視圖 |
||
|
支持的掃描 |
A-掃描和TOFD |
S-掃描和L-掃描 |
|
掃描數量 |
可達4個 |
1(可達到4個提取A-掃描) |
|
視圖 |
A/B/C-掃描，外加TOFD |
A/B/C/L/S-掃描 外加頂視圖 |
|
顏色地圖 |
可達10種 |
可達10種 |
|
視圖布局數量 |
12 |
17 |
|
光標 |
||
|
光標類型 |
笛卡爾、雙曲線(TOFD) |
笛卡爾、抽取盒、用角測量 |
|
測量 |
路徑長度、深度、表面距離、DAC、AWS、DGS |
路徑長度、深度、表面距離、DAC、AWS |
|
DAC & TCG |
||
|
DAC取點 |
16 |
16 |
|
DAC |
1帶3個“子DAC” |
1帶3個“子DAC”，每個聚焦法則 |
|
TCG取點 |
16 |
16 |
|
增益范圍 |
60dB |
40dB |
|
*大增益斜率 |
60dB/μs |
50dB/μs |
|
閘門 |
||
|
A-掃描閘門 |
每個A-掃描有4個閘門 |
每個A-掃描有4個閘門 |
|
閘門觸發器 |
前沿/峰值 |
前沿/峰值 |
|
S/L-掃描 |
n/a |
1個提取盒 |
|
LED報警 |
1(所有閘門同步和DAC) |
1(所有閘門同步和DAC) |
|
測量(A-掃描) |
峰值&前沿(FSH,dB,D,BPL,SD) |
峰值&前沿(FSH,dB,D,BPL,SD) |
|
接口和報告 |
||
|
幫助系統 |
活動參數描述和優化技巧 |
|
|
配置確認 |
帶有“參數特征”的動態幫助 |
|
|
向?qū)?/span> |
配置、聲速和調零、楔塊延遲、靈敏度、TCG、DAC、DGS、芯片激活、編碼器 |
|
|
語言(動態的) |
漢語、英語、德語、法語、西班牙語、俄語 |
|
|
報告生成 |
PDF文件(包括掃描、設置、測量等)、PNG屏幕抓圖、客戶圖標 |
|
|
PDF閱讀器 |
可查看任何上傳的PDF文件 |
|
|
輸入和輸出 |
||
|
編碼器 |
1或2軸編碼(正交輸入) |
|
|
數字輸入 |
2條輸入線(5V TTL) |
|
|
數字輸出 |
2條輸出線(5V TTL,20 mA)用于報警或其他外部控制 |
|
|
模擬輸出 |
2條模擬輸出線(0-2V) |
|
|
功率輸出 |
5V，350mA，電流限制 |
|
|
外殼 |
||
|
尺寸(高x寬x深) |
205x300x90mm |
|
|
重量 |
3.5kg(含電池) |
|
|
顯示尺寸 |
8.4 英寸(對角線) |
|
|
顯示分辨率 |
800x600 |
|
|
顯示顏色 |
260k(65535色用于掃描調色板) |
|
|
顯示類型 |
TFT LCD，450Cd/m2，含2%反射率 |
|
|
USB端口 |
3個USB主端口 |
|
|
以太網 |
100Mbps |
|
|
電池和電源 |
||
|
電池類型 |
智能鋰離子 |
|
|
電池數量 |
1 |
|
|
操作 |
用電池或外接電源(直流電源包) |
|
|
電池更換 |
可更換，不需要工具 |
|
|
電池充電 |
可待機充電(保持開或關狀態)-外部電池充電器 |
|
|
電池使用時間 |
典型的：在超聲檢測模式下7小時,在相控陣檢測模式下6小時> |
|
|
環境 |
||
|
IP等級 |
符合國際IP66標準 |
|
|
操作溫度 |
-10 ℃至45℃ |
|
|
儲存溫度 |
-25 ℃至60℃ |
|
英國SONATEST聲納超聲波相控陣探傷儀Prisma
Prisma是Sonatest技術人員集中開發及研究出的*新產品。先進的超聲波探傷可以為檢測技術人員提供一個非常全用于測試和測量的工具，并且可以升級TOFD和相控陣功能
Prisma UT
在Prisma UT模塊內是承載了Sonatest探傷儀的全部基本及先進的功能。 Prisma UT可以優化近表面分辨率或提供阻尼控制能量傳輸。捕捉畫面的能力是標準結合自動報告功能，使報告組合被格式化為相對定制的客戶信息，如公司商標等,儀器內也包括了廣泛使用的缺陷定量技術，如DAC，AVG /DGS，TGC和AWS。
Prisma PA
超聲相控陣技術已經確定成為先進的無損探傷檢測方法。相控陣技術讓用戶擁有更廣泛的檢測范圍，比如能夠覆蓋完整的焊接范圍，而不需要移動或者重新定位探頭。這可能是由于相控陣發射聲束，可以靠電子控制其轉向。這種技術的顯示結果是綜合顯示檢查部分的橫截面。
Prisma TOFD
超聲波衍射時差法（TOFD）在過去的十年中已經得到了普及使用，通過Prisma TOFD，Sonatest為市場帶來真正的便攜和強大的TOFD檢測設備。眾所周知TOFD可以檢測薄度為6mm（1/4“）的壁厚， Prisma提供了在其類別中*佳的數字化頻率，可以高達200MHz。
Prisma
30秒內完成設置
? 無延遲 - UT 到 PA轉換 - 一鍵完成
? 設置和校準向?qū)?/span>
? “參數特征” 步步有保證
? 培訓簡單：通用用戶界面
? UT Studio - 快速的動態報告
正如您需要的性能
? UT, TOFD & PA 檢測模式
? 多模式檢測驗證
? 可隨時隨地升級!
? 獨特的指針用于精密測量
? 記錄能力：截屏、全數據記錄、完全跟蹤
? 可制定的圖像布局........29種以任意選擇
