MP-911電磁式轉速傳感器操作手冊

MP-911電磁式轉速傳感器 MP-900/9000系列的特點是，在旋轉軸上安裝檢測齒輪，讓傳感器靠近齒尖，取出與轉速成比例的頻率信號。從低價格的通用型、到防油耐熱型等特殊規格，可根據用途選擇。

MP-911電磁式轉速傳感器 的詳細介紹

MP-911電磁式轉速傳感器

MP-900/9000系列的特點是，在旋轉軸上安裝檢測齒輪，讓傳感器靠近齒尖，取出與轉速成比例的頻率信號。從低價格的通用型、到防油耐熱型等特殊規格，可根據用途選擇。

信號線（除機內附屬的抽出信號線外）、信號延長線及接插件，均為選購件。

特點

構造簡單、剛性好、耐環境好、不受振動、溫度、油灰塵等影響
由于是非接觸式地檢測信號，對旋轉體不加負荷，可以安全測量
由于是自身發電型，不要電源，*適于設置在現場
有15種類型的產品，包括防油、防高溫、超小型及加長型等傳感器

檢測齒輪

a）

與檢測齒輪的間隙
間隙越小，則能檢測的轉速也越低，但通常使用的間隙為 0.5 ～1 mm

b）

檢測齒輪的齒型
建議采用漸開線齒輪

c）

檢測齒輪的大小
從模數（M）來看，它是決定齒輪大小的參數值，只要是模數相同的齒輪，就可以嚙合。建議使用模數為1以上，齒寬為4mm的齒輪。

d）

檢測齒輪的材質
*好采用強磁性體材料（即能被磁鐵吸引性強的材料），可選用的鋼材為S45C、SS400、SUS430、FC400等（均為日本規格）。

本公司的標準齒輪
MP-001，本公司采用的檢測齒輪是模數為1，齒數為60的漸開線齒輪。

齒數：60
模數：1
材質：SS400（帶電鍍）

イラスト（標準歯車の寸法詳細）

概要規格

傳感器	通用	通用（帶信號線）	低阻抗型	防油型	防油耐熱型（150℃）	耐熱型（220℃）
傳感器	MP-9100^*	MP-911	MP-9120^*	MP-930	MP-935	MP-936
直流電阻值^*1 (Ω)	850～950	850～950	85～105	850～950	600～700	800～900
阻抗(mH) 〔1kHz、 T.Y.P〕	300	300	30	300	270	370
阻抗(Ω) 〔1kHz、 T.Y.P〕	2k	2k	240	2k	1.8k	2.5k
輸出電壓 (Vp-p) 〔1kHz、 T.Y.P〕^*2	2.0以上	2.0以上	2.0以上	2.0以上	2.0以上	2.0以上
可檢測頻率量程^3/4 (Hz)	200～35,000	200～35,000	200～80,000	200～35,000	300～35,000	300～35,000
檢測齒輪模數	1～3	1～3	1～3	1～3	1～3	1～3
使用溫度范圍	－10℃～＋90℃	－10℃～＋90℃	－10℃～＋90℃	－10℃～＋90℃	－10℃～＋150℃	－10℃～＋220℃
耐振動^*5 (m/s²)	196	196	196	196	196	196
耐沖擊^*6 (m/s²)	1960	1960	1960	1960	1960	1960
重量 (g)	90	300 （包括信號線）	90	100 （包括信號線）	100	100
外圍磁場強度 (T)	0.03以下	0.03以下	0.03以下	0.03以下	0.02以下	0.02以下
信號線	無	5m內藏抽出	無	0.5m內藏抽出	帶有耐專線1m	帶有耐專線1m

* MP-910已經售完。后續機型為MP-9100?；疽?guī)格無變化，外型尺寸有部分變化。
* MP-912已經改型。改型后的機型為MP-9120。基本規格無變化，外型尺寸有部分變化。
* MP-937已經**。

FT-7200是什么，FFT式手持轉速表
HT-4200 非接觸數字式轉速表
EC-900電梯轉速計
SE-1100發動機汽車轉速表
HT-3100接觸式轉速表
HT-4100非接觸數字式手握轉速表

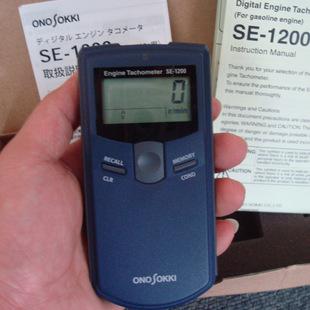

SE-1200非接觸式汽油引擎轉速計
