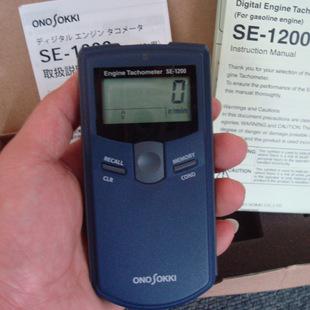

SE-1200非接觸式汽油引擎轉速計
SE-1200非接觸式汽油引擎轉速計
SE-2500 接觸/非接觸式汽油引擎轉速計SE2500
EC-900 電梯專用轉速計
HT-4200非接觸式轉速計
HT-4200光電轉速計
HT-3200轉速計
HT-3200接觸式轉速計

|
本儀器是專門為測量汽油發動機以及一般旋轉物體的轉速而設計的。測量部分與顯示部分合為一體，內藏電池，構成手握式轉速表，配上需另外購置的IP-292/296和IP-3000點火脈沖傳感器，以及OM-200電磁感應轉速傳感器、或具有TTL信號輸出傳感器等，可供用戶根據不同的測量對象及用途，選擇不同的傳感器來進行轉速測量。測出來的數據還可以利用存儲器功能進行保存，*多達20個數據?？晒┯脩羰潞蠓治霰容^，使用極為方便。 可測試項目有：轉速(r/min、r/s)、累計轉速(計數值)、周期等多個項目。模擬輸出(也可選擇為監控輸出方式)與脈沖輸出為標準配置，模擬輸出信號可用來接筆式記錄儀記錄測量數據等 (監控輸出可用來確認傳感器輸出波形及工作情況)，脈沖信號可用來接FFT分析儀作跟蹤分析用。
|
特點
| ■ 適用傳感器 |
|
| ■ 模擬輸出 | 0 ～ 1 V/0 ～ F.S.( F.S. 可任意設置 ) 、 10 bit D/A 變換 |
| ■ 脈沖輸出 | Hi 電平： 大于 +4.5V 、 Lo 電平：小于 +0.5V |
測量方法
|
|
規格簡要 (HT-6100 數字轉速表)
| 被測對象物 |
汽油機引擎：點火線圈、點火線圈的初/次級導線、 ECU 轉速脈沖信號 (5VDC系統) 一般旋轉物體 |
||||||||||||||||||
| 適用傳感器 |
|
||||||||||||||||||
| 運算方式 | 周期運算方式 | ||||||||||||||||||
| 測量間隔 | 1 秒 +1 周期以內 | ||||||||||||||||||
| 測量單位 |
r/min(轉速)(當選擇 IP-292、IP-296、IP-3000、OM-200時) |
||||||||||||||||||
| 測量范圍 |
＊ 每轉脈沖數從 ( 0.5 ～ 200.0 ) 可任意設定 |
||||||||||||||||||
| 測量精度 |
顯示值＊×（±0.02%）± 1位 (* 顯示值為不帶小數點的計數值。但圓周線速度的精度取決于轉速的精度) |
||||||||||||||||||
| 峰值保持功能 | *大值(MAX)和*小值(MIN) | ||||||||||||||||||
| 記憶儲存功能 | *多可儲存20 個數據 | ||||||||||||||||||
| 溢出功能 | 當測量值超出測量范圍時，有溢出(ERROR記號)顯示 | ||||||||||||||||||
| 轉速上限警告功能 | 當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示 | ||||||||||||||||||
| 圓周線速度的運算功能 | 根據預先設定被測物體的直徑通過所測的轉速，運算出被測物的圓周線速度 | ||||||||||||||||||
| 累計運算功能 | 對輸入信號的脈沖進行累計計數 | ||||||||||||||||||
| 周期測量功能 | 測量輸入脈沖的周期(但當被測輸入脈沖的周期低于1秒時，取其平均值) | ||||||||||||||||||
| 觸發器調整功能 | 通過主機右側的旋轉開關進行調節 | ||||||||||||||||||
| 顯示部分 | 7段5位液晶顯示、帶背景照明 | ||||||||||||||||||
| 顯示刷新間隔 | 1 ± 0.2s | ||||||||||||||||||
| 模擬輸出 |
與轉速顯示相對應
輸出電壓：0 ～ 1V / 0 ～ 滿量程(全量程可任意設置) |
||||||||||||||||||
| 監控輸出 | 用來監控來自傳感器的信號(與模擬輸出切換使用) | ||||||||||||||||||
| 脈沖輸出 |
每檢測出一個信號，則輸出一個脈沖
輸出電壓：Hi 電平 大于+4.5V；Lo電平 小于+0.5V |
||||||||||||||||||
| 使用溫度范圍 | 0 ～＋40℃ | ||||||||||||||||||
| 保存溫度范圍 | －10℃ ～＋50℃ | ||||||||||||||||||
| 電 源 | 7號干電池(1.5V) × 4節，或采用專用AC交流電源適配器PB-7080(選購件) | ||||||||||||||||||
| 電池壽命 | 大于16 小時(背景照明OFF時)、8小時(背景照明ON時) | ||||||||||||||||||
| 電池不足的告警顯示 | 當電池電壓降至約4.4 V以下時，會出現電池不足的告警(LOW記號)顯示。 | ||||||||||||||||||
| 外形尺寸 | 189.5（L）× 47.5（H）× 66（W）mm | ||||||||||||||||||
| 重 量 | 約230g (僅為主機重量，不包括電池) | ||||||||||||||||||
| 附屬品 | 7號干電池×4、便攜提箱 | ||||||||||||||||||
| 價 格 | 請與本公司在各個國家或地區的代理商聯系。 | ||||||||||||||||||
| 選購件 |
IP-292/296 點火脈沖傳感器 IP-3000 點火脈沖傳感器 OM-200 電磁式轉速傳感器 LA-0203A 測量三角架 HT-0521A 測量夾具(與HT-0522 磁性表架配套使用) HT-0522 磁性表架(與HT-0521A 測量夾具配套使用) PB-7080 AC電源適配器 AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m) |
